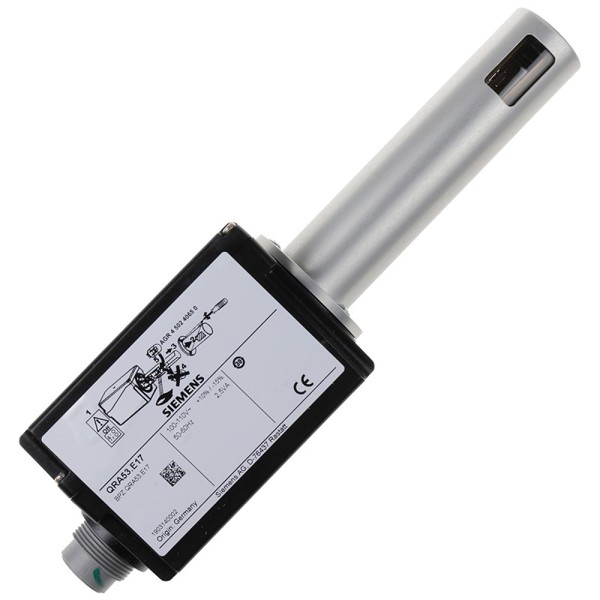

Fotocelule SIEMENS tip QRA53

Destinație (domenii de utilizare):

proiectate pentru a fi utilizate cu automatele de ardere Siemens, pentru supravegherea flăcărilor arzătoarelor cu funcționare pe gaz sau combustibil lichid.

Producător: SIEMENS

Combustibil: Combustibil lichid, Gaz natural

Caracteristici

Descriere

  • Detectorul de flacără constă dintr-o celulă sensibilă la UV cu 2 electrozi, care se aprind atunci când sunt iluminați cu radiații în intervalul 190…270 nm al spectrului, declanșând astfel un curent în circuitul detectorului de flacără.
  • Celula UV a detectorului este situată în spatele unui obturator pivotant la capătul frontal al tubului detector, care este flanșat la carcasă.
  • O fereastră din sticlă de cuarț protejează tubul și obturatorul împotriva murdăriei.
  • Carcasa detectorului găzduiește un motor pas cu pas pentru a antrena obturatorul și electronica pentru a controla obturatorul.
  • QRA5 seriile E și G diferă în ceea ce privește intervalul de închidere al orificiului.
  • Folosind adaptorul AGG16.C, acest detector de flacara poate fi montat fie direct pe arzator, pe un tub de vizualizare sau pe un orificiu de vizualizare a camerei de ardere.

Caracteristici

Informații suplimentare

Producător

SIEMENS

Combustibil

Combustibil lichid, Gaz natural

Modele disponibile:

SensibilitateLungime tub detectorTensiune (V)Lampă de schimbAutomat compatibilMod de funcționare
QRA53.E27normală125 mmAC 220...240 VAGR450240650LGK16, LGI16Continuu
QRA53.E17normală125 mmAC 100...110 VAGR450240650LGK16, LGI16Continuu
QRA53.G27ridicată125 mmAC 220...240 VAGR450240650LGK16, LGI16Continuu
QRA53.G17ridicată125 mmAC 100...110 VAGR450240650LGK16, LGI16Continuu
